L'abréviation DIN est probablement un terme que la plupart des gens connaissent dans certains pays, et il devrait être de notoriété publique que ce terme est associé à différentes normes pour un grand nombre de produits, services et processus. Découvrez les vis et les normes DIN.

Qu'est-ce que les normes DIN?

En 1917, une organisation a été fondée sous le nom de Deutsches Institut für Normung l'Institut allemand de normalisation, dont les travaux ont abouti à une norme industrielle allemande, ou norme DIN en abrégé. De là est née l'abréviation DIN, qui est devenue la nouvelle norme à partir de 1962, après le changement de nom de l'organisation en Deutscher Normenausschuß. Aujourd'hui, les normes sont élaborées par l'Institut allemand de normalisation et le DIN doit donc être considéré comme l'abréviation de cette organisation. Les normes préparées par le DIN sont notamment basées sur l'expérience et les connaissances de la science et de la technologie et sont élaborées par des comités de normalisation au niveau national, européen et international. En principe, tout le monde peut soumettre une demande de normalisation pour un produit, un service ou un processus. La demande sera alors examinée et, si nécessaire, il est fait droit à la demande et une norme est préparée. Les normes DIN sont des recommandations qui peuvent être appliquées, mais ne doivent pas l'être. Par exemple, il existe de nombreux produits qui suivent une norme DIN dans les propriétés les plus importantes, mais qui en diffèrent sur quelques points. Ces produits sont alors appelés "similaires aux normes DIN". Les normes DIN sont développées par des comités techniques composés d'experts, d'industriels, d'universitaires et de représentants gouvernementaux. Ces comités travaillent ensemble pour définir des critères et des spécifications pour des produits, des services, des méthodes de test, des matériaux et bien d'autres domaines. Les normes DIN peuvent couvrir une vaste gamme de sujets, de la construction mécanique et électrique à l'ingénierie chimique, en passant par les normes de gestion de la qualité, les codes de pratiques et les symboles graphiques. Les normes DIN jouent un rôle essentiel en Allemagne et dans d'autres pays, car elles offrent de nombreux avantages pour l'industrie, le commerce et la société en général. Voici quelques-uns des principaux avantages des normes DIN :
  • Interopérabilité : Les normes DIN définissent des spécifications uniformes qui permettent aux produits et aux services de différentes entreprises de fonctionner ensemble de manière cohérente et interopérable.
  • Qualité et sécurité : Les normes DIN fixent des critères de qualité élevés et des exigences de sécurité pour les produits, les processus et les services, contribuant ainsi à garantir la fiabilité et la sécurité des biens et des activités.
  • Facilitation du commerce international : L'harmonisation des normes DIN avec les normes internationales facilite le commerce international en éliminant les obstacles techniques et en permettant aux entreprises d'accéder à des marchés étrangers plus facilement.
  • Réduction des coûts : Les normes DIN permettent d'optimiser les processus de production, de réduire les erreurs et les défauts, ce qui peut se traduire par des économies de coûts significatives pour les entreprises.
  • Innovation : En établissant des références communes, les normes DIN encouragent l'innovation en créant un cadre clair pour le développement de nouvelles technologies et de nouveaux produits.
Les normes DIN sont largement utilisées en Allemagne et sont également respectées dans de nombreux autres pays. Elles sont fréquemment adoptées par des organisations internationales de normalisation, telles que l'ISO, l'Organisation internationale de normalisation, pour être reconnues et utilisées à l'échelle mondiale.

Institut DIN



Les normes DIN généralement retrouvées dans les vis

Vous trouverez généralement une variété de produits qui sont fabriqués selon les normes DIN et cela représenterait une liste particulièrement s’ils sont tous mentionnés ici. Voici une vue d'ensemble de certaines vis particulièrement populaires  fabriquées selon les normes DIN.

DIN 84

Décrit les vis à filetage métrique et à tête cylindrique. Les vis conformes à la norme DIN 84 sont souvent utilisées pour les connexions légères en métal, en plastique ou en matériaux similaires. Les vis DIN-84 sont disponibles en divers matériaux, de l'acier inoxydable au plastique ou au laiton, et sont disponibles avec différents actionneurs.

DIN 95

Les vis conformes à cette norme sont des vis à bois à tête fraisée bombée. Ils peuvent être utilisés pour des fixations de lumière dans différents types de bois. Le filetage de la vis à bois coupe son propre filetage dans le bois. La tête fraisée de l'objectif ne disparaît généralement pas complètement dans le bois.

DIN 96

Ces vis sont également des vis à bois qui coupent elles-mêmes leur filetage. La face inférieure plate de la tête répartit la pression de contact sur une plus grande surface. De plus, avec cette vis, la tête reste bien visible.

DIN 125

Cette norme définit les rondelles plates, qui sont placées sous les têtes de vis ou les écrous pour distribuer la pression et éviter d'endommager la surface du matériau.

DIN 571

Ces vis appartiennent également à la famille des vis à bois. Contrairement aux deux vis décrites ci-dessus, les vis DIN 571 ont une tête hexagonale, c'est-à-dire qu'elles sont serrées et desserrées à l'aide d'une clé, d'une clé à douille ou de douilles et d'un cliquet. La forme de la tête permet la transmission de couples assez élevés et en même temps la vis peut être tournée même s'il y a peu d'espace disponible. Le fait que les vis puissent être serrées particulièrement fort les rend particulièrement populaires pour les connexions lourdes.

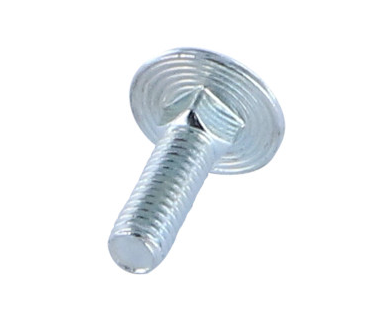

DIN 603

Ces vis sont également connues sous le nom de boulons de chariot. La caractéristique de ces vis est l'absence d'entraînement de la tête et le cou carré directement sous la tête. Les boulons de verrouillage ne peuvent être serrés qu'à l'aide d'un écrou fourni. Comme les vis selon la norme DIN 603 sont protégées contre le démontage de l'extérieur, ces vis étaient utilisées dans le passé pour fixer les serrures de portes. La vis doit son nom à ce fait. Aujourd'hui, les vis de blocage sont surtout appréciées pour le faible risque de blessure associé à la forme spéciale de la tête. Le col carré déjà mentionné empêche la vis de tourner. Les boulons de verrouillage ont un filetage métrique, ce qui signifie que les boulons ne peuvent pas couper leur propre filetage.

DIN 603



DIN 912

Les vis à tête cylindrique avec DIN 912 sont également des vis à filetage métrique. Les vis sont disponibles avec un filetage complet ou partiel. La tête a un entraînement interne à hexagone qui permet des couples élevés. Ces vis sont souvent utilisées en liaison avec des machines. Mais la vis n'est pas limitée à cette application.

DIN 931

Ce sont des boulons avec un filetage métrique, un filetage partiel et une tête hexagonale. La force des vis est de 8,8 assez élevée et donc des connexions très solides et stables peuvent être réalisées avec ces vis. La tête hexagonale permet également de tourner cette vis lorsqu'il y a un manque de place, car elle peut être travaillée avec des clés ou des cliquets et des douilles.

DIN 933

Cette norme définit les spécifications pour les vis hexagonales à tête hexagonale entièrement filetées. Ces vis sont couramment utilisées dans les applications nécessitant une résistance et une fixation sécurisée.

DIN 934

Cette norme définit les écrous hexagonaux, qui sont associés aux vis hexagonales à tête hexagonale. Ces écrous sont couramment utilisés pour fixer les vis en place.

DIN 963

Les vis avec DIN 963 ont également un filetage métrique. Leur tête est une tête fraisée avec entraînement par fente, qui peut être fraisée à ras du matériau.

DIN 965

Cette norme concerne les vis à tête fraisée avec une fente pour tournevis cruciforme (type Phillips).

DIN 985

Cette norme concerne les écrous à créneaux, également connus sous le nom d'écrous de sécurité. Ces écrous ont des fentes dans lesquelles s'insèrent des languettes pour éviter tout desserrage involontaire.

DIN 7504

Ces vis sont aussi appelées vis de perçage. Les vis DIN 7504 ont un filetage en tôle qui serre ou coupe automatiquement son contre-filetage. La pointe de la vis a la forme d'un foret. Ainsi, la vis perce son propre trou central. Les vis de perçage sont disponibles avec différents entraînements.

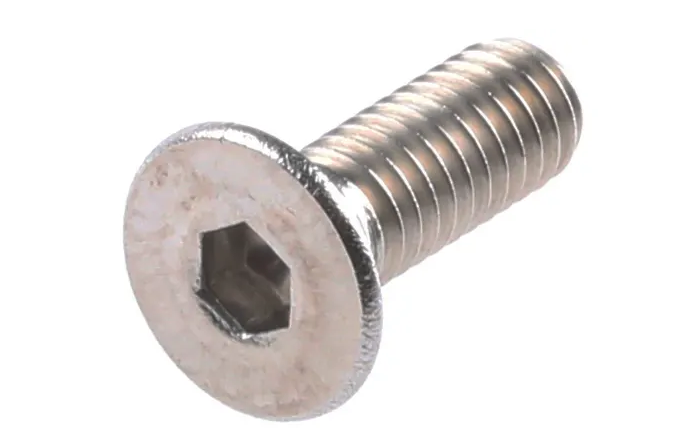

DIN 7991

Cette norme concerne les vis à tête fraisée, également connues sous le nom de vis à tête plate. Elles sont conçues pour être encastrées dans une surface, créant ainsi une finition plane.

DIN 7991

  Il existe de nombreuses autres normes DIN pour différents types de vis, en fonction de leur forme, de leur taille, de leur matériau et de leur application spécifique. Ces normes assurent l'uniformité, l'interopérabilité et la qualité des vis utilisées dans diverses industries et garantissent ainsi leur fiabilité et leur efficacité dans les applications variées.

Les normes DIN sont-elles utilisées en France ?

Les normes DIN sont utilisées en France, bien que leur utilisation ait été progressivement remplacée par les normes européennes harmonisées (EN) qui ont une portée plus large et sont valables dans tous les pays membres de l'Union européenne. Avant l'harmonisation des normes en Europe, les normes DIN (Deutsches Institut für Normung) étaient largement utilisées en Allemagne, et leur influence s'étendait également à d'autres pays, dont la France, en raison de leur qualité et de leur précision. De nombreuses entreprises françaises utilisaient les normes DIN pour garantir la conformité de leurs produits, leur qualité et leur interopérabilité. Cependant, depuis les années 1980, les normes européennes (EN) ont été développées et adoptées progressivement dans tous les pays de l'Union européenne, y compris en France. Ces normes harmonisées offrent des avantages considérables en éliminant les obstacles techniques au commerce et en facilitant la libre circulation des biens et services au sein du marché unique européen.   [caption id="attachment_1343" align="aligncenter" width="496"]logo norme européenne Label Conformité Européenne, à ne pas confondre avec le logo China Export[/caption]   Aujourd'hui, les normes européennes (EN) sont la référence principale en matière de normalisation en France et dans l'ensemble de l'Union européenne. Elles remplacent progressivement les normes nationales telles que les normes DIN, françaises (NF), britanniques (BS), etc. L'élaboration des normes européennes (EN) se fait par le Comité européen de normalisation (CEN), qui réunit les représentants des organismes nationaux de normalisation des pays membres. Cependant, il est important de noter que les anciennes normes DIN ne sont pas obsolètes, car elles peuvent toujours être utilisées en France et ailleurs. Elles continuent de servir de référence dans de nombreux domaines et certaines entreprises ou secteurs spécifiques peuvent préférer les normes DIN pour des raisons historiques, de compatibilité ou de préférence.
